低頻模塊IVY134BJ
  • 產品說明
  • 主要特征
  • 技術指標
  •  1.簡介

    IVY134BJ是廣州艾韋迅信息科技有限公司開發的低頻模塊。IVY134BJ通過UART進行通信,無需理解復雜的射頻通信協議,IVY134BJ非常適合嵌入到ID卡門鎖和PDA等手持設備中。

    低頻模塊


     1.1接口方式和典型應用

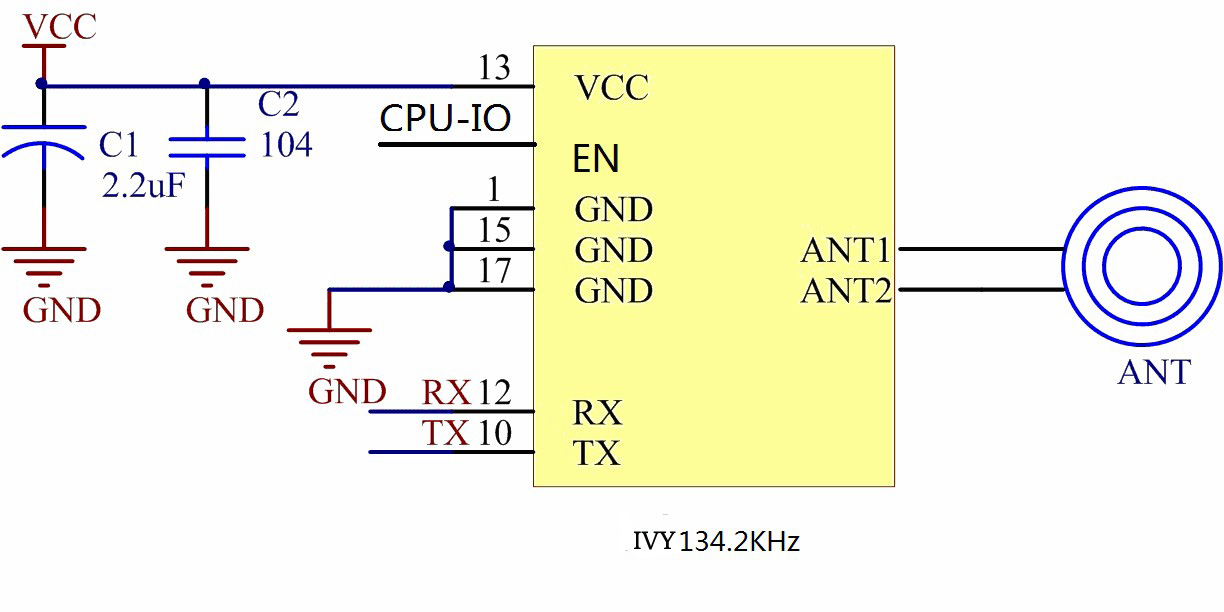

    IVY134BJ通過UART進行通信,用戶只需通過UART發送簡單的命令便可完成對ID卡的讀、寫操作。典型應用電路圖如圖所示。

    電路圖

    1.2接口

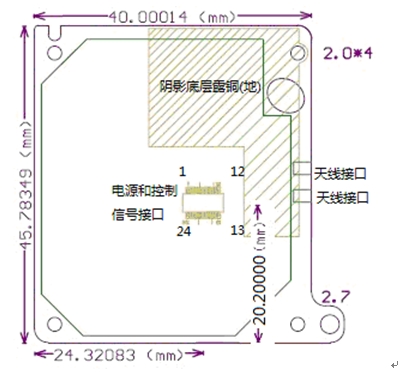

    接口為AXK824145WG連接器,連接器中心距離板邊距離分別是24.32mm和20.2mm。如下圖:

    電路


    2.3端口定義

    接口為AXK824145WG。

    序號名稱類型描述備注

    1NC 未使用

    2NC 未使用

    3NC 未使用

    4GNDPowerGround

    5RXDInput模塊端的串口輸入,2.8V CMOS電平(輸入阻抗大于47K歐) 主機的TXD

    6TXDOutput模塊端的串口輸出,2.8V CMOS電平(輸出阻抗1K歐) 主機的RXD

    7NC 未使用

    8GNDPowerGround

    9NC 未使用

    10NC 未使用

    11NC 未使用

    12NC 未使用

    13NC 未使用

    14NC 未使用

    15GNDPowerGround

    16IRQ模塊輸出口低電平后1mS串口發出數據,數據發完后高電平,3.0V CMOS電平輸出阻抗1K歐

    17POWER_EN電源控制口模塊使能信號,高電平工作,低電平關斷;3.0V CMOS電平默認低,輸入主抗100K

    18GNDPowerGround

    19PowerPower模塊供電腳,3.3V~6.0V讀卡不高于400mA

    20PowerPower

    21PowerPower

    22PowerPower

    23NCNC

    24NCNC

    3. 通信協議參考

    3.1數據格式

    UART數據幀格式:1個起始位、8個數據位、無奇偶校驗位、1個停止位。波特率:19200bps。

    3.2命令與數據

    MCU ? IVY134

    命令描述備注

    0xAA連續讀卡指令讀到卡就發送數據

    0xAB單次讀卡指令到一次卡就發數據并進待機狀態

    0xAC限時單次讀卡指令(10S)限時到一次卡就發數據并進待機狀態

    0xBB待機指令關閉天線

    IVY134 ? MCU

    收到待機指令:會返回0xB2。

    讀到卡后發送卡號數據:7個數據字節(低位在先)+BCC校驗。

    數據格式:8字節數據,低位在前,格式為7字節數據+1字節校驗和(異或和)。例如卡片輸出數據為0x11 0x12 0x13 0x14 0x15 0x16 0x17 0x10,則校驗和計算:0x11^0x12^0x13^0x14^0x15^0x16^0x17=0x10)。

    接收數據分析:(下面B代表字節,如1B代表接收到的第一個字節)

    國家代號 = 1B + 2B *256;

    標簽卡號 =7B6B5B4B3B;即5字節16進制數,一般轉為10進制使用。

    4. 免責聲明

    ●開發預備知識

    IVY134BJ系列模塊將盡可能提供全面的開發模板、驅動程序和應用說明文檔以方便用戶使用,但也需要用戶熟悉自己設計產品所采用的硬件平臺及C語言相關知識。

    ●EMI與EMC

    IVY134bj系列模塊機械結構決定了其EMI性能必然與一體化電路設計有所差異。系列模塊的EMI性能滿足絕大部分應用場合,用戶如有特殊要求,必然事先與我們聯系。

    IVY134BJ系列模塊的EMC性能與用戶地板的設計密切相關,尤其是電源電路、I/O隔離、復位電路,用戶在設計底板時必須充分考慮以上因素。我們將努力完善模塊的電磁兼容性,但不對用戶最終應用產品的EMC性能提供任何保證。

    ●修改文檔的權利

    廣州艾韋迅信息科技有限公司保留任何時候在沒有事先聲明的情況下對IVY134BJ系列模塊相關文檔修改的權利。

    ●ESD靜電放電保護

    IVY134BJ系列模塊部分元件內置ESD保護電路,但當模塊的惡劣的環境中使用時,依然建議用戶在設計底板時提供ESD保護措施。安裝IVY134BJ系列模塊時,為確保安全請先將積累在身體上的靜電釋放,如佩戴可靠接地的靜電環等;焊接過程中也應該注意釋放靜電,如確保焊接設備接地良好等。



    低頻模塊IVY134BJ具有以下特點:

    ◆工作頻率134.2k;

    ◆讀2*12的玻璃管距離是6cm或以上;

    ◆支持ISO11784/5協議標準;

    ◆模塊與手持機處理器通信方式:UART,電平2.8~3.3V,19200

    ◆工作功耗:<2W

    ◆模塊尺寸:42mm*40mm

    ◆天線尺寸:44.8mm*44.8mm

    ◆AXK824145WG連接器


    低頻模塊IVY134BJ 電氣參數

    2.1極限參數

    工作溫度…………………………………………………………………………-20℃~+70℃

    貯存溫度……………………………………………………………………… -40℃~+125℃

    供電腳電壓(vcc to vss)…………………………………………………………-0.3V~+6.0V

    管腳對地電壓……………………………………………………………………-0.3V~+5.8V

    每個管腳最大IOL…………………………………………………………………    ±2mA

    相對濕度 …………………………………………………………………………  5%~95%

    注:超出“絕對最大額定值”條件下工作會造成器件的永久損壞。以上未涉及器件在這些條件或超出這些條件下的功能操作。器件不能長時間在絕對最大額定值條件下工作,否則會影響其可靠性。

    2.2直流特性

    測試條件Temperature=+25℃。

    器件直流特性表

    符號參數        測試條件最小值典型值最大值單位

    VCC工作電壓                  3.3             3.8      6.0 V

    IDC1電流消耗 正常模式               300        mA

    IDC2電流消耗待機模式                 0.5         mA

    VIL        輸入低電平                     0                        0.6   V

    VIH        輸入高電平                     2.6                3.3   V

    VOL輸出低電平I(OLMAX)=-2mAVSSVSS+0.6    V

    VOH輸出高電平I(OHMAX)=2mAVCC-0.6VCC     V
